Metallo­graphische Präparation
Metallographie­ausrüstung Struers

Die Probe wird an der interessierenden Stelle nass getrennt, in Kunstharz eingebettet und in mehreren Stufen mit abnehmender Körnung geschliffen und poliert, bis eine ebene, kratzer- und verformungsarme Fläche vorliegt. Der Schliff zeigt den Querschnitt senkrecht zur Oberfläche: Grundwerkstoff, Überzug oder Beschichtung und die Grenzflächen dazwischen. Durch Ätzen mit werkstoffspezifischen Ätzmitteln werden Korngrenzen und Phasen kontrastiert.

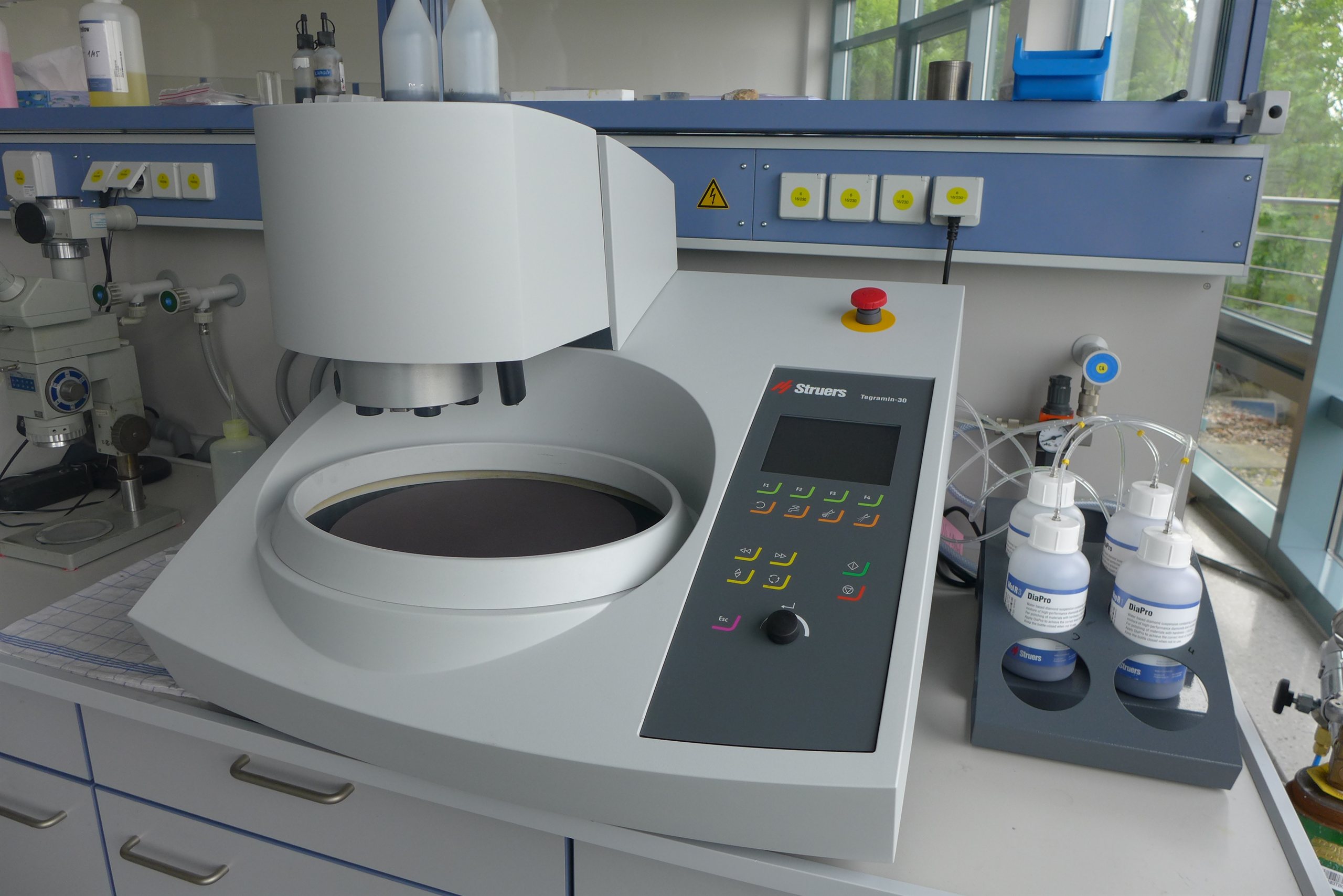

Geschliffen und poliert wird auf der automatischen Schleif- und Poliermaschine Struers Tegramin-30. Typkennwerte nach Herstellerangabe: Arbeitsscheibe 300 mm, Bearbeitung einzelner Proben oder mehrerer Proben im Probenhalter, mikroprozessorgesteuerte Präparationsabläufe mit automatischer Dosierung der Schleif- und Poliersuspensionen.

Ausgewertet wird am inversen Auflichtmikroskop Zeiss Axio Observer.Z1m, am Stereomikroskop Zeiss Discovery V.20 für Übersichts- und Makroaufnahmen mit bis zu 225:1 sowie bei Bedarf am Rasterelektronenmikroskop mit EDX. Für temperaturempfindliche Materialien und kritische Grenzflächen steht mit der Ionenstrahlpräparation (Leica EM TIC 3X und EM TXP) eine berührungslose Alternative und Nachpräparation zur Verfügung, für Schichtdicken im Bereich von ca. 0,3 bis 50 µm das Kalottenschliffverfahren. Eine Härteprüfung am Schliff mit dem Universal-Härteprüfgerät Struers Duramin A300 schließt sich bei Bedarf an.

Beschreiben Sie kurz Werkstoff, Überzug oder Beschichtung und Fragestellung. Wir prüfen, ob der metallographische Querschliff geeignet ist, und nennen Ihnen andernfalls ein alternatives Verfahren.
